阐述：VASP是电催化限制中进行结构优化最常用的第一性旨趣计较器具，其中枢逻辑是通过密度泛函表面结合PAW赝势，准确求解体系的最狡猾构型。
顶刊文件遍及使用PBE、RPBE泛函，并辅以DFT+U、DFT-D3等修正方法，设定严格的能量与力拘谨步调。建模中常固定底层原子、建设15 Å以上的真空层，尝试多种吸附位构型以确保截至的可靠性。
华算科技以NiFe掺杂NiOOH为例，结构优化揭示了掺杂疏通的局部结构畸变和电子结构变化，为其增强的OER催化性能提供了表面依据。VASP的几何优化不仅是后续吸附能和反应旅途计较的基础，亦然聚拢实验截至与催化机理领会的桥梁。
什么是VASP结构优化？
电催化连续中，反应活性时常由催化剂名义的原子结构和吸附态决定。利用第一性旨趣密度泛函表面（DFT）进行结构优化，能够细则催化剂名义以及吸附物的踏实构型和能量，是电催化机理连续的中枢器具。
其中，维也纳Ab initio模拟步调（VASP）是应用最无为的平面波DFT软件之一，被大批顶刊文件用于电催化材料的结构优化。
DOI：10.1038/s41467-023-37091-x
VASP接受密度泛函表面求解固体或名义体系的电子结构，并使用平面波基组结合赝势方法来提高计较截至。其中最常用的是投影增强平面波（PAW）赝势，它在保捏接近全电子计较精度的同期，大幅裁汰了平面波基函数数量。
PAW方法将价电子的波函数分为软化的平面波部分和原子分波函数，以精准描摹原子核邻近的电子行径。赝势科罚不错幸免显式科罚芯层电子，从而减少计较量，是VASP结构优化计较的基础。
往时连续者会选用VASP提供的步调PAW赝势库，对体系中的各元素（包括过渡金属和非金属）进行建模，例如Ni、Fe等过渡金属的3d和4s电子被显式纳入价电子。这保证了计较截至的可靠性和准确性。
在电催化DFT计较中，常接受广义梯度雷同（GGA）的交换–关联功能，如PBE或RPBE等。其中RPBE是针对吸附能优化的GGA革命功能；PBE则是通用GGA功能，在好多连续中算作步调。
关于存在范德华相互作用的体系（如有机分子吸附或碳材料），往时加入警戒色散校正（如Grimme的DFT-D3方法）以更准确描摹弱相互作用。例如，有文件敷陈在VASP计较中启用了DFT-D3(BJ)色散校正来科罚吸附态间的范德华作用。
此外，针对过渡金属氧化物或含有强关联d电子的体系，常接受DFT+U方法施加Hubbard U修正，以更正GGA对局域电子态描摹的不及。
DOI：10.1038/s41467-023-37091-x
进行几何结构优化时，需要严格的拘谨步调来确保得到精准的均衡构型。VASP通过迭代求解Kohn-Sham方程得到原子受力，把柄Hellmann-Feynman定理计较原子力，并沿力的反标的出动离子直至体系达到能量极小。
顶刊文件遍及要求将电子自洽能量拘谨限建设在10−5 eV量级，同期将离子迭代的受力拘谨阈值设定为约0.02 eV/Å。也等于说，每次离子位置更新后，各原子所受最大净力需小于例如0.02 eV/Å，且总能量改变小于10−5 eV时，结构优化即以为拘谨。
这一步调在电催化DFT计较中十分常见。严格的拘谨准则确保优化得到的几何结构填塞精准，体系能量处于局部最低点，从而为后续吸附能和能垒计较提供可靠基础。
VASP接受共轭梯度法和Quasi-Newton等高效算法进行离子弛豫，即反复调度原子坐标以最小化体系总能量。往时在几何优化过程中，每一步最初固定离子位置求解电子结构达到自洽（电子迭代常用阻尼梯度或RMM-DIIS算法），然后把柄所得原子力更新离子位置。
如斯轮流进行，直到悠闲上述能量和力拘谨要求。在电催假名义计较中，一个常用的离子弛豫计谋是分阶段温暖：例如对催化剂名义的模子，常将底部多少原子层固定在各自的晶格位置，只允许名义层和吸附物出动，以模拟块体援手作用。
这种科罚能幸免整个这个词模子发生刚体出动或毋庸要的畸变，使优化聚焦于名义局部的重构和吸附构型的调度。
此外，在特定情况下连续者可能遴选多步优化计谋：先用较宽松的步调或较小的计较支拨进行初步几何优化，再徐徐提高截断能和拘谨精度重新优化，以确保最驱逐构的精度。
不外，总的来说，VASP内置算法足以自动完成绝大多数体系的结构弛豫，只需连续者合理设定参数和启动结构。
DOI：10.1038/s41467-019-12885-0
在VASP计较中，平面波基组的最大动能由截断能（ENCUT）决定。为了保证几何优化过程中力计较的精度，截断能往时取400–500 eV或更高，具体取值由所用赝势保举值或拘谨测试细则。

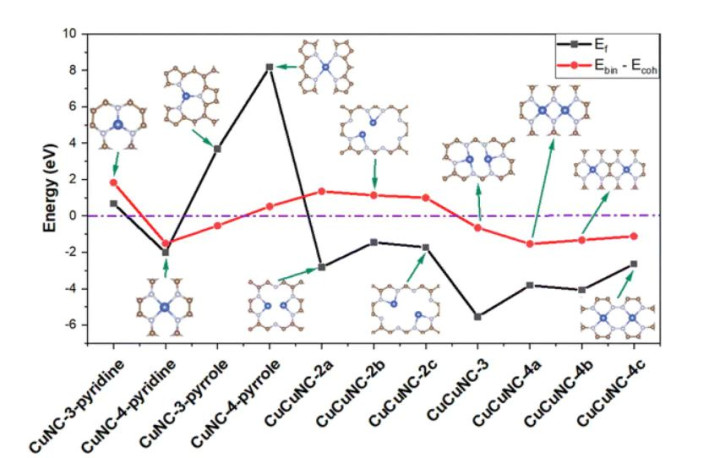

例如，有连续对过渡金属–氮掺碳单原子催化剂体系接受了500 eV的平面波截断能。关于k点采样，若模子在平面内具有周期性，则需合适的Monkhorst-Pack网格密度以求能量和力的k点拘谨。
但在含真空的名义模子中，垂直于名义的标的往时取1×1×N的网格（N由名义周期决定），真空标的取1即可。如体系填塞大（比如接受了大尺寸超胞模拟低隐敝度吸附），也可仅采样Γ点良友。
合适的截断能和k点建设确保在结构优化中精准计较受力，幸免由于计较参数不充分导致的假拘谨或优化到非真实的结构。
电催化反应往时发生在固体名义或界面上。VASP接受三维周期界限要求，因此在建模名义时需要在重叠的晶格单元之间加入填塞厚的真空区域，以隔断相邻周期镜像的相互作用。
往时真空层厚度至少取10 Å，好多顶刊连续更是接受15–20 Å以确保充分的隔断。例如，有文件在模拟金属(110)晶面时使用了15 Å的真空层，以幸免层与层之间的相互作用；在模拟单原子催化剂掺杂石墨烯时则使用了20 Å真空来减小周期影響。
充足的真空不仅对摈弃镜像间告成作用紧迫，关于含偶极子的名义（如单面吸附或有电荷分离）还能减弱镜像电场的干豫。淌若体系存在垂直电偶极，VASP也提供了垂直标的的偶极校正选项，但一般在真空填塞厚时即可忽略镜像耦合的影响。
DOI：10.1039/D3CP02403B
综上，VASP通过使用PAW赝势和平面波、合理采用DFT功能及必要的校正（色散、+U等）、严格的拘谨准则和充分的真空隔断，结合高效的离子弛豫算法，齐全对电催化体系几何结构的可靠优化。这一过程为计较吸附能、反应旅途和电子结构分析奠定了基础。
时弊DFT建模时弊
在使用VASP对电催化体系进行结构优化时，除了参数采用，建摹本人的计谋也至关紧迫。主要包括启动构型的构建、名义模子的建设以及吸附物启动位置的采用等方面。
电催化连续往时从催化剂材料的已知晶体结构起程。最初需要采用连续哪一晶面最具代表性或活性，ag百家乐例如Pt(111)、TiO₂(110)或NiOOH(001)等算作模子名义。采用依据不错是该晶面的热力学踏实性或在实验中不雅察到的主要晶面。
细则晶面后，从块体晶胞切割出具有该晶面取向的名义slab。构建slab时需要收用合适的层数和横向超胞尺寸：层数应填塞厚以再现块体结构且使名义下方几层原子接近块体性质；横向超胞则应填塞大以幸免相邻吸附物间的相互作用。
在垂直于名义的标的添加真空区域是必须的，一般不少于10 Å，很厚情况取15 Å以至更厚。真空需要隐敝名义高下两侧（若模子为双面知道），或在单面知道模子中于上方添加真空并可酌量在另一面加入一个惰性层或偶极板以均衡（这常用于有净偶极矩的名义模子）。
周期界限要求使slab在三维重叠，因此真空厚度必须填塞以保证slab的相邻镜像之间无实质相互作用。另外，若体系触及带电计较或不合称界面，可能使用VASP的Dipole correction在真空中加以修正，以摈弃镜像偶极相互作用对能量和力的影响。
DOI：10.1038/s41467-019-12885-0
一个警戒准则是使用至少三层以上的原子模拟金属或半导体名义，其中最下方的几层固定、上方几层收缩，以均衡计较资本和准确性。固定底层在几何优化中保捏块体位置不变，极端于模拟催化剂里面的刚性援手，对名义原子的重构和吸附影响提供一个锚定。
这种科罚幸免了因有限层数导致整个这个词slab畸变或推广，从而更真实地反馈名义性质。例如，一项针对金属氧化物(110)面的连续中，接受了四层厚度的名义模子，底两层固定在块体晶格位置，仅顶两层和名义物种允许优化，得手模拟了真实要求下名义层的弛豫而不影响里面结构。
关于金属催化剂，淌若连续饶恕的是名义的应力或重构，也可能采用不固定底层而让整个这个词slab解放弛豫，但这需要更多层数以确保中心层接近块体。
总的来说，固定vs.不固定底层取决于连续要点：若饶恕名义吸奖饰反应，可固定底部；若饶恕举座应力或相变，则需要充分厚度并可能收缩一说念层。
在构建名义模子前，往时会优化块体材料的晶格常数。通过优化块体结构确保莫得残余内应力，然后再切割名义，可幸免slab模子在优化时发生举座收缩或拉伸。例如，在NiOOH这么的层状材料连续中，作家先对块体NiOOH应用DFT+U优化出均衡晶格，再用于构造含真空的层状模子。

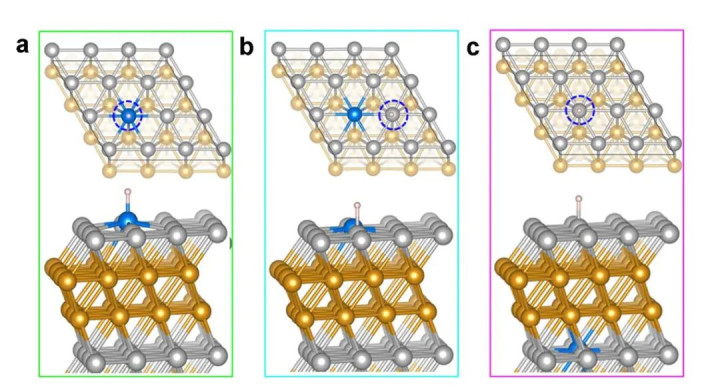

淌若忽略这一步，告成接受实验晶格构建slab，DFT优化可能会调度整个这个词片层的面内参数，增多毋庸要的计较量。此外，关于合金或掺杂体系，启动模子需要酌量掺杂原子的替换位点和浓度，并可能需要构建超胞来达到期许的掺杂比例。
DOI：10.1038/s41467-023-43302-2
电催化反应过程往时触及反应中间体（如*O、*OH、*OOH、*CO等）吸附在催化剂名义。为了准确计较这些物种的吸附能和反应旅途，必须合理采用它们的启动吸附构型并进行结构优化：
在将吸附种放入模子时，亚博需把柄名义的对称性和化学直观采用可能的高对称位点算作启动位置。

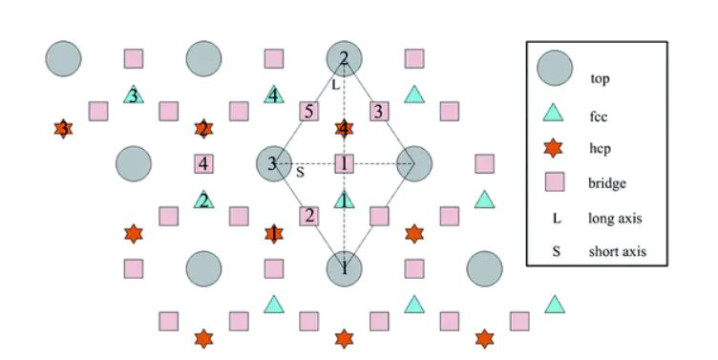

例如，在典型的金属(111)面上，常酌量顶位（Top）、桥位（Bridge）、三隅配位凹位（如FCC和HCP Hollow）等位置；(100)面则酌量顶位和两种桥位（直桥和对角桥）等等。通过对比优化后的吸附能，不错细则最踏实的吸附位。
比如在Al(111)名义上计较单个O原子的吸附时，天然酌量了顶、桥、两种三隅位，但最终惟一FCC和HCP两种空位产生踏实吸附结构，其中FCC位的吸附能后起之秀，被以为是最踏实位。
因此，在现实计较中，对每一种中间体往时需要在不同肇始位置各自进行几何优化，然后相比总能量以细则确凿的首选吸附构型。
除了平面内的位置，吸附物的取向和键合步地也需要建设启动推测。例如，分子*OH不错以O端朝向名义吸附，也可能以横向氢键容貌过渡；*CO₂在名义可能以端态（一个O与名义金属衔接）或侧向η^2-CO₂步地吸附等。
在现实操作中，连续者会把柄可能的化学键互助用，给出一两个合理的启动取向，再通过DFT优化让体系自行调度到最狡猾构型。
例如来说，有文件在模拟H₂O分子在金属名义吸附时，参考实验指出水分子草率率以分子容貌、O原子朝向名义吸附，因而主要教师了两种启动构型：H₂O分子的O在顶位，H原子差别指向相邻桥位的两种取向。
优化截至标明两种取向的几何参数和吸附能相当接近，均对应水分子的分子吸附。由此可见，合理推测启动构型并不要务实足精准，因为DFT优化会在势能面上找到就近的能量极小点；但好的启动构型推测能加速拘谨，并减少堕入亚稳态的可能性。
在采用吸附模子时，还需酌量吸附物在模子中的隐敝度，即单元名义积上吸附物的数量。淌若使用较小的名义单元且放弃一个吸附物，对应的隐敝率可能较高，吸附物之间在横向亦然周期相邻。这时需要确保超胞填塞大，使吸附物相互间距至少在~10 Å以上，幸免横向相互作用影响吸附能。
好多电催化计较接受(3×3)或更大的名义超胞来模拟低隐敝度吸附，以雷同单个吸附物在大名义的伶仃情况。例如，有连续在(111)面上放弃一个吸附O时，接受3×3的名义晶格（对应隐敝度仅1/9单层），并考据在该要求下FCC与HCP位的能量各异不错清醒体现。
淌若感兴味的是高隐敝度或共吸附效应，则需要在模子中放入相应数量的吸附物，并酌量多样陈列情形，通过DFT优化赢得均衡结构。当多个吸附物存在时，还可能出现名义重构或吸附物成簇等局势，需通过相比不同启动陈列来探索。
例如针对O在Al(111)的吸附，连续者尝试了在最邻近和次邻近位置同期放两个O原子的不同组合，发现相邻FCC位的双氧吸附最踏实。
DOI：10.1039/C6RA08958E
通过全心采用启动吸附位和构型并充分测试多样可能性，DFT结构优化可匡助连续者找到体系的全局或局域最踏实构型。这关于后续计较吸附能和反应能垒至关紧迫。
{jz:field.toptypename/}若启动构型采用失当，优化可能会拘谨到局部亚稳态，导致计较的吸附能不准确。因此，顶刊文件中通常强调他们教师了多种吸附位置/构型，确保最终报说念的截至对应最狡猾量构型。
这一严谨经过体现了DFT结构优化在电催化机理连续中的基础性作用：惟一正确找到踏实的几何结构，才智进一步商讨其电子结构和反应性能。
NiFe掺杂氧氢氧化物优化
NiOOH是碱性OER反应中的活性相之一，掺入极少Fe能大幅擢升其活性，但机理尚不完全明晰。有连续制备了一系列Ni1-xFexOOH样品，并发现Fe掺杂会引入结构无序和电子结构变化。

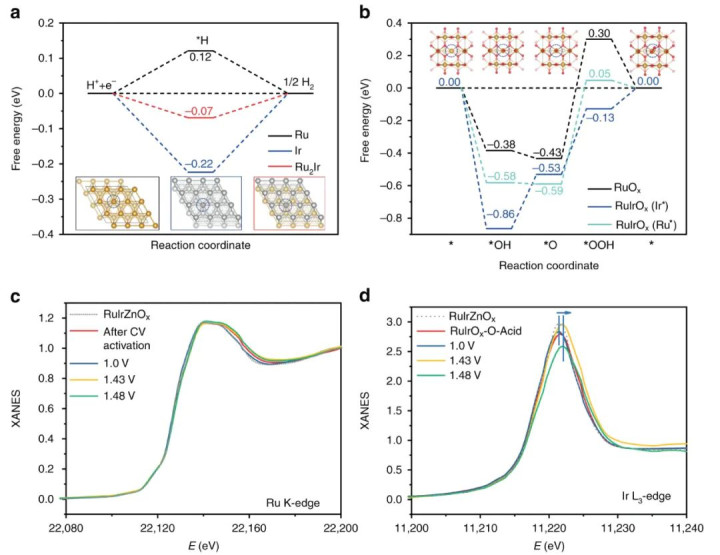

为推崇这一局势，他们求援于DFT计较，通过结构优化和电子态分析，提倡了“e_g*带宽展宽”表面来解释Fe增强OER活性的本体。
DOI：10.1038/s41467-023-43302-2

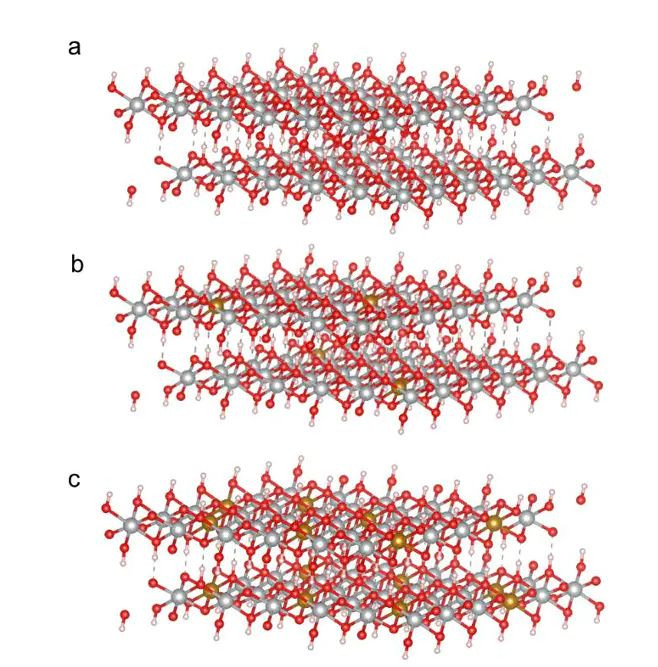

在表面部分，作家最初优化了纯NiOOH的晶体结构，然后构建含真空的片层模子来模拟现实电极名义。具体而言，他们将优化后的β-NiOOH晶格扩展为6×3的超胞（包含72个Ni和相应比例的Fe、O、H原子），在c标的加上18 Å的真空层以隔断层间相互作用。
Fe掺杂通过在该超胞顶用Fe替换部分Ni原子齐全，差别对应Ni0.95Fe0.05OOH（4个Fe替换掉72个Ni中的4个）和Ni0.8Fe0.2OOH（14个Fe替换掉72个Ni）两种浓度。
这些替换位置散播在整个这个词超胞中，以尽量模拟均匀掺杂。几何优化时固定晶格常数不变，仅收缩整个原子，这意味着假设掺杂浓度低到不会显赫改变总体晶胞尺寸，而主要影响局部结构。酌量到超胞较大，k点采样仅取Γ点以裁汰计较量。
在计较参数上，该连续接受LSDA+U方法进行优化，以更准确描摹Ni和Fe的3d电子。Ueff值收用为5.3 eV(Ni) 和5.0 eV(Fe)，这是基于前东说念主文件和警戒为NiOOH体系调校的参数，旨在更正GGA低估的d带电子强关联效应。
交换–关联功能选用局域自旋密度雷同(LSDA)结合U修正，而相当用的GGA-PBE，可能是酌量到该体系的强关联本性更契合LSDA+U。平面波截断能建设为500 eV，确保填塞的基组精度。
拘谨步调方面，使用了严格的10−5 eV能量阈值和0.02 eV/Å力阈值，与一般电催化计较勾通一心。这些参数的接受标明作家英勇高精度地优化出掺杂前后NiOOH的结构细节。

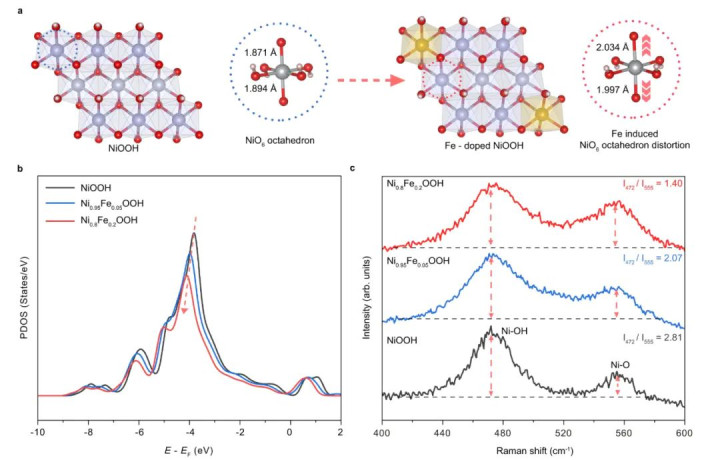

通过以上建设，VASP得手优化出了纯NiOOH以及两种Fe掺杂NiOOH的均衡几何构型。优化后的结构高慢，引入Fe导致NiOOH晶格中NiO6八面体发生不同进程的拉长/污蔑：跟着Fe含量从5%增多到20%，NiO6八面体的平均形变进程昭彰加重。
这一丝不错从Ni–O键长散播和八面体高度的变化不雅察到。结构优化还标明，Fe更倾向于占据Ni的某些特定位，使局部结构产生畸变而非均匀地缩放晶格。这支捏了实验XRD/EXAFS所指令的结构无序度增多趋势。
值得珍惜的是，由于接受了填塞大的超胞并固定晶格参数，优化截至阐述注解所不雅察到的畸变来自掺杂本人而非晶格宏不雅应力。

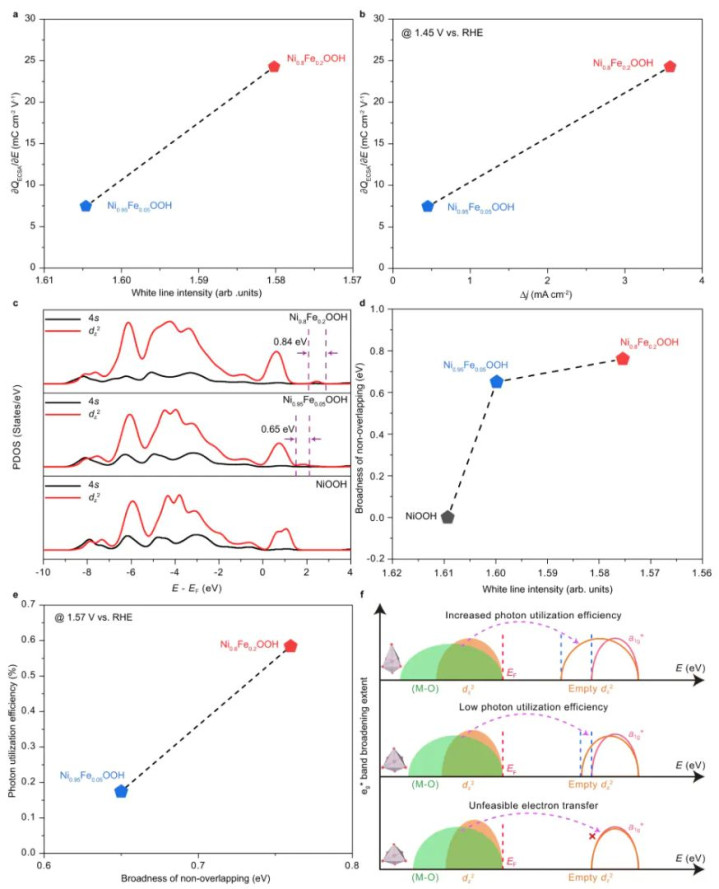

在赢得优化几何后，作家进一步计较了Ni的3d轨说念投影态密度（PDOS）和关联电子结构见地。他们发现Fe掺杂引起的结构畸变伴跟着Ni 3d电子态的重排：具体阐述为Ni的eg轨说念能带显赫拓宽，且Fe含量越高，eg带宽越大。
这阐述Fe掺杂通过改变Ni–O键长度和NiO6八面体对称性，影响了Ni的3d电子能级分裂，产生更宽的eg能级散播。表面计较的这一趋势与实验XAS测得的Ni K边谱线变化一致，酿成了相互印证。
DFT计较进一步阐发，高Fe含量的NiOOH在OH中间体脱附（O–H键断裂）设施具有较低的反应解放能障。

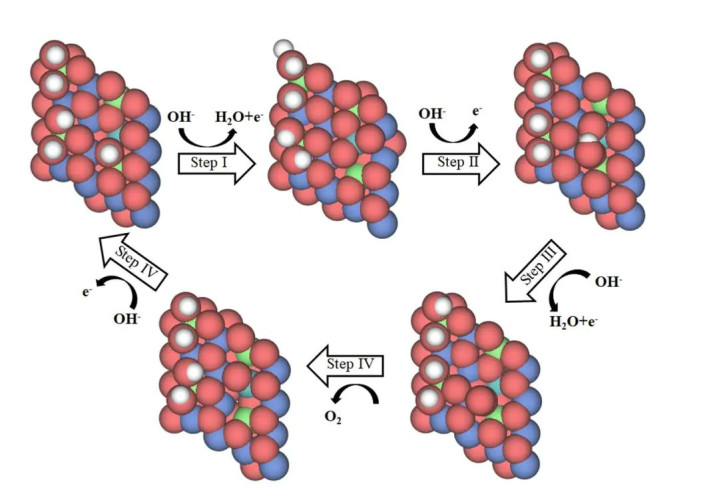

换言之，Fe掺杂后的畸变结构使Ni位点对OH的吸附更弱、更易脱附，从而加速了OER能源学。这一丝在脉冲伏安实验中对应更快的*OH脱附速度，在宏不雅性能上体现为更低的过电位和更高的光助OER活性。
DOI: 10.1038/s41467-023-43302-2
该案例充分展示了VASP结构优化在揭示电催化机理中的价值。一方面，通过致密的结构优化，连续者捕捉到了Fe掺杂激勉的局部结构重构（Ni–O键伸长、八面体污蔑），这一微不雅结构信息是领略活性提高的起首；另一方面，将优化结构用于电子结构计较，得出了eg能带展宽这一时弊电子成分，并将其与实验性能关联起来。
不错说，莫得DFT结构优化提供的正确几何，电子结构分析很可能得不出准确论断。相通地，莫得与实验相符的电子结构变化，结构优化的意旨也难以突显。
在这篇顶刊论文中，VASP几何优化为表面–实验结合提供了坚实基础，使作家能够提倡普适性的打算原则：通过调控催化剂的局部结构（如掺杂引起的键长变化）来冲突传统的吸附能标度联系，从而擢升反应活性。这一论断对打算更优的OER电催化剂具有携带意旨。
转头
VASP算作当今电催化表面连续的利器，其结构优化模块为领略和预测催化剂性能提供了强有劲的援手。VASP结构优化的核情媒介（DFT+平面波+赝势框架）和时弊技巧细节，包括采用适合的交换关联功能（及必要的U值或色散校正）、严格设定能量与力拘谨准则、使用充分的真空层以及合理的离子弛豫计谋等。
这些要素共同确保了计较所得几何构型代表体系的真实踏实结构。连续者遍及罢黜这些最好实践，并把柄具体体系调度参数来赢得可靠截至。
在结构优化的具体践诺中，启动模子的构建、名义与吸附参数的设定是影响优化成败的时弊：合理的启动构型和管束要求有助于找到全局最狡猾结构，而不适合的起首可能导致拘谨到局部极小值。因此顶级连续相当珍惜对多样可能结构的相比和考据。
精准的结构优化是长远瞻念察机理的前提：惟一在DFT中再现了掺杂引起的结构变化，才智正确解释实验不雅察到的性能擢升，并提倡新的表面意识。VASP结构优化的中枢逻辑在于迭代求解电子和离子畅通使体系达到最狡猾，其可靠践诺依赖于正确的物理模子和参数采用。
在电催化连续中，期骗这一器具不错揭示表界面的原子级细节， 量化吸附与反应过程的能量变化，从而携带催化剂的感性打算。
跟着计较智商和方法的握住发展，咱们预测畴昔顶刊文件将连续知道更多基于VASP优化的电催化新机制、新材料连续，其表面深度和现实关联性也会握住提高，为清洁能源变嫌限制提供纷至沓来的洞见。
备案号:
